ETCR3580绝缘电阻在线监测仪系列用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。仪器可监测1～8个回路的绝缘电阻值，仪器带有RS485接口提供MODBS通信协议，可上传输出电压，绝缘电阻值等数据，供用户二次开发应用，实现对绝缘电阻的实时在线监测。
ETCR3580绝缘电阻在线监测仪系列采用更清晰OLED液晶屏，测试参数可在仪器按键或后台设置，安装方便，测试可靠，广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。
二．型号类别
|
型号 |
输出电压 |
绝缘电阻量程 |
485通讯 |
蓝牙通讯 |
|
ETCR3580 |
500V |
0.1MΩ～10GΩ |
有 |
无 |
|
ETCR3580B |
50V、100V、250V、500V自定义 |
0.1MΩ～20GΩ |
有 |
有 |
|
电 源 |
DC 12V （外部供电） |
|
输出电压 |
ETCR3500：500V |
|
短路电流 |
5mA MAX |
|
量 程 |
ETCR3580：0.1MΩ～10GΩ |
|
精 度 |
±5%rdg±5dgt |
|
通讯方式 |
RS485通讯，蓝牙通讯（限ETCR3580B） |
|
传输数据 |
3500：绝缘电阻值，吸收比 |
|
测试回路数量 |
1路～8路 |
|

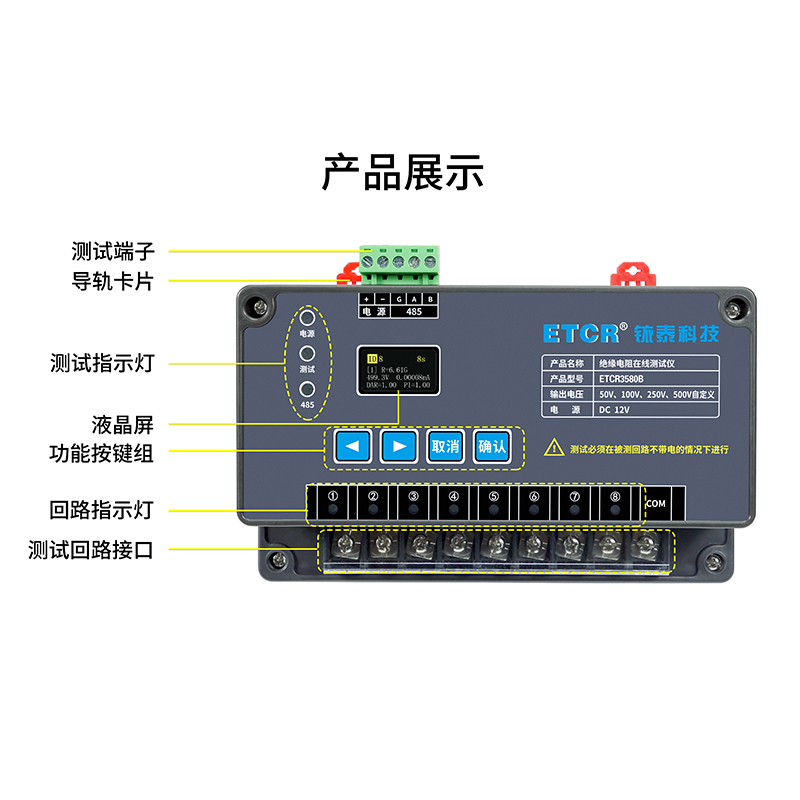

液 晶 屏 |
显示当前测试回路的输出电压、泄露电流及绝缘电阻值、吸收比（限ETCR3580B）、极化指数（限ETCR3580B） |
|
液晶屏尺寸 |
21.7mmX10.9mm |
|
指 示 灯 |
电源指示，测试指示，485通讯 |
|
安装方式 |
导轨安装，螺钉安装 |
|
功 耗 |
待机2W。MAX 8W |
|
重 量 |
仪表：约464g，总重量：约0.6kg（含包装） |
|
尺 寸 |
169mm×104mm×73mm |
|
工作温湿度 |
-20℃～60℃；80%RH以下 |
