产品名称：大口径接地电阻在线检测仪

ETCR2800X大口径接地电阻在线检测仪适用于回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测，带RS485通讯，可实时检测电阻值及报警。

一、产品功能

适用于回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。

1. 提供传感器和PCB模块，便于用户二次开发接地电阻在线监测产品。

2. 非接触测量技术，开合式大口径传感器，适合130mm宽扁钢地线，安装时无需断开接地引下线，方便快捷。

3. 配有RS485（支持MODBUS-RTU通讯协议）或GPRS通讯模块（选购），与用户计算机连接，实现远程实时监测。

测量范围	量程：0.01Ω～10Ω；分辨力：0.001Ω
输出范围	0.00Ω～10Ω
精    度	±2%rdg±3dgt(20℃±5℃，70%RH以下)
电    源	6VDC～12VDC，50mA Max. （外部供电）
质    量	约1762g；总质量约1950g（含附件）
传感器尺寸	245mm×115mm×56mm
传感器口径	130mm×20mm
LCD尺寸	47mm×28.5mm
PCB尺寸	75mm×54mm×22mm
连 接 线	1条，长0.5米(5芯线)
信 号 线	1条，长1米(5芯线)
安装要求	传感器及电路板需要置于其它防护箱内
单次测量时间	约0.5秒
PCB接口	J1：信号输出、电源输入接口                   J2：传感器与PCB连接口
J1标识	P+：电源输入正                               R+：信号输出正 P-：电源输入地                               R-：信号输出负 GND：信号地，与电源输入地(P-)短接
J2标识	I+、I-电流线圈接口                           U+、U-电压线圈接口 GND：共地
通讯方式	RS485（支持MODBUS-RTU通讯协议）或GPRS通讯（选购）
溢出指示	显示值大于100Ω时，通讯发送“OLΩ”指令
防爆标志	Ex iaⅡBT3Ga，（防爆合格证号：CE18.2332X）
外部磁场	＜40A/m
外部电场	＜1V/m
换    档	全自动换档
随机附件	传感器：1件；PCB模块：1件；连接线：1条；信号线：1条；内六角扳手：1个

四、发货清单

传感器	1台
PCB模块	1个
连接线	1个
内六角扳手	1个
用户手册、保修手册、合格证	1套

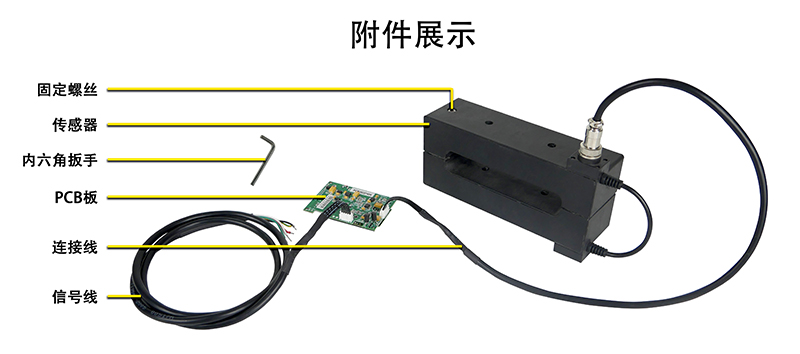

五、产品展示
