一、产品简介
ETCR2800E小口径接地电阻在线检测仪是专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、接地线穿心通过、无需自检、实时检测。提供RS485（支持MODBUS-RTU通讯协议）。检测仪由传感器和电路板模块组成，适用于用户二次开发集成。适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；电气设备接地等场所，也可以用于接地线、金属线缆的防盗监测。
二、产品功能
适用于回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。
1.提供传感器和PCB模块，便于用户二次开发接地电阻在线监测产品。
2.非接触测量技术，安荃可靠，体积小，重量轻，安装简易，适合狭小空间使用。
3.配有RS485（支持MODBUS-RTU通讯协议）或GPRS通讯模块（选购），与用户计算机连接，实现远程实时监测。
4.小口径传感器，尺寸小重量轻，适合安装在空间狭小场所。

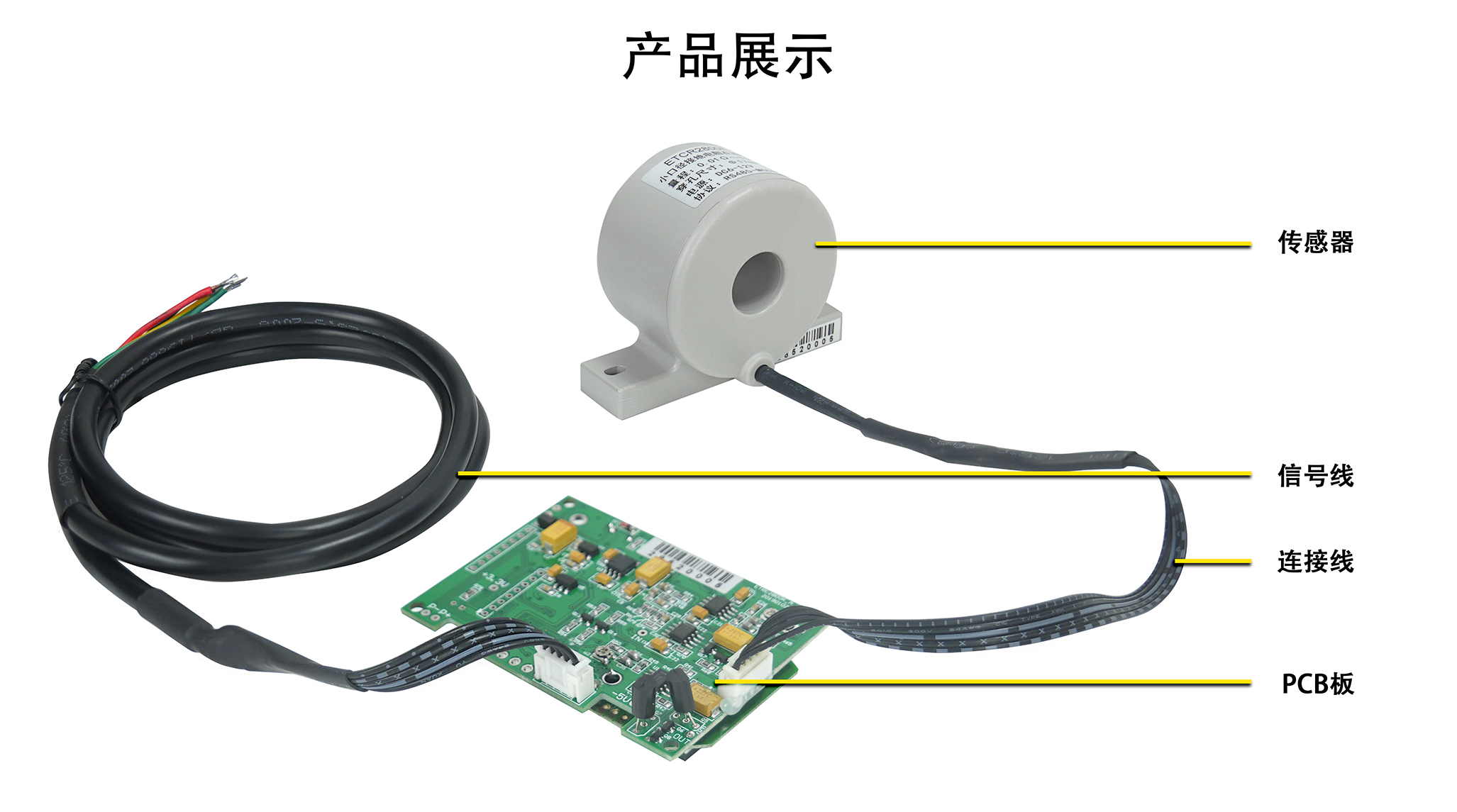

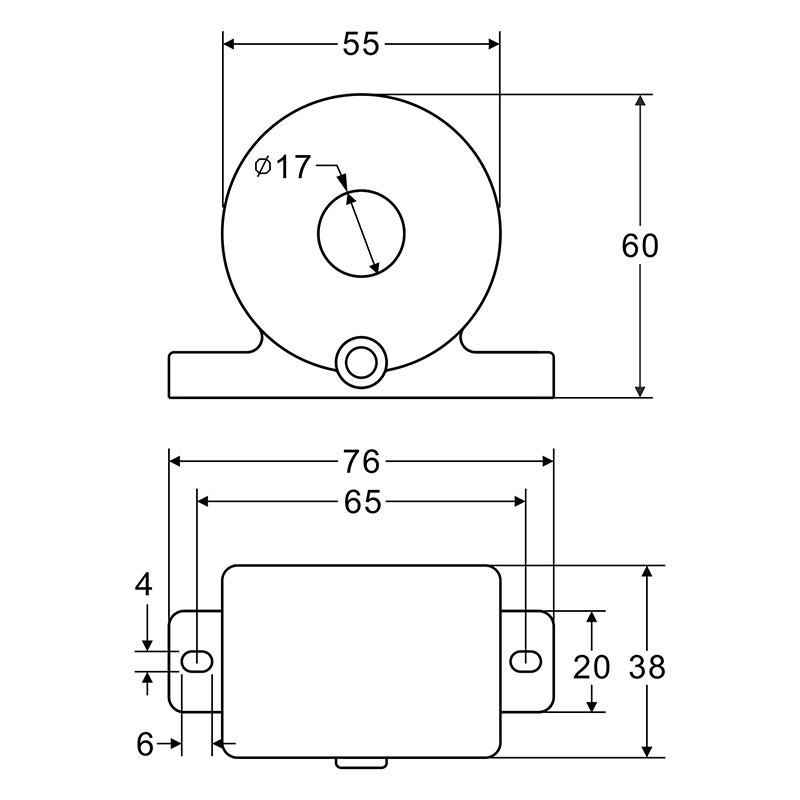

四、产品尺寸
五、规格参数
|
功 能 |
回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测；接地线、金属线缆防盗监测 |
|
电 源 |
6VDC～12VDC，50mA Max. （外部供电） |
|
电阻量程 |
0.01Ω～100Ω |
|
分 辨 力 |
0.001Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
PCB尺寸 |
122mm×56mm×20mm |
|
传感器尺寸 |
76mm×60mm×38mm |
|
传感器口径 |
φ17mm |
|
传感器质量 |
约258g |
|
溢出指示 |
显示值大于100Ω时，通讯发送“OLΩ”指令 |
|
通讯方式 |
RS485（支持MODBUS-RTU通讯协议），可选购GPRS通信 |
|
PCB接口 |
J1：信号输出、电源输入接口 J2：传感器与PCB连接口 |
|
J1标识 |
P+：电源输入正 P-：电源输入地 GND：信号地，与电源输入地(P-)短接 R+：信号输出正 R-：信号输出负 |
|
J2标识 |
I+、I-电流线圈接口 U+、U-电压线圈接口 GND：共地 |
|
连接线 |
1条，长0.5米(5芯线) |
|
信号线 |
1条，长1米(5芯线) |
|
连接线标识 |
红色---电源输入正； 黑色---电源输入地；(电源输入地与屏蔽地可以短路连接) 绿色---RS485信号正； 黄绿色---RS485信号负； 白色---屏蔽地； |
|
工作温湿度 |
-20℃～55℃；20％RH～90％RH |
|
换 档 |
全自动换档 |
|
地线干扰电流 |
应避免 |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
单次测量时间 |
约0.5秒 |
|
工作电流 |
50mA Max. |
|
安 装 |
地线穿心通过传感器中心孔 |
|
安装要求 |
电路板需要另外置于其他防护箱内 |
|
传感器 |
1台 |
|
PCB模块 |
1个 |
|
连接线 |
1个 |
|
用户手册、保修手册、合格证 |
1套 |
