ETCR1900高压近电防触碰智能预警装置为电力作业车辆提供一款智能化高压近电报警装置。在作业车辆靠近高压输电线一定距离时，装置发出报警信号，提醒作业人员设备已接近高压电，注意危险，避免作业车辆的吊臂触碰高压输电线，保护作业人员及电力设施的安荃。装置操作简单、安装简单快捷，为在高压线路环境下作业人员提供了一款安荃、实用、便捷的高压预警设备。
ETCR1900高压近电防触碰智能预警装置由感应器、外置电池、接收器、蓝牙APP组成。感应器采用非接触感应技术用于监测高压电场，接收器接受感应器发送的监测信号，当电场强度达到设定的报警值时，触发报警功能发出声光报警及语音报警。感应器与接收器采用无线通讯，传输距离200米。装置具有报警灵敏度调节和边界报警功能，用户可在接收器设置报警灵敏度或自设定报警距离，以适应复杂电场的环境。接收器具有蓝牙功能，可查看报警信号或设置报警参数。
二．功能特点
1）全方位验电功能：感应器采用平面天线，360°全方位检测环境电场，无验电死角。
2）验电电压范围：1kV～500kV，用户无需选择电压等级档位，避免误操作带来的安荃隐患。
3）灵敏度选择功能：接收器有高、中、低3个微调档位，用户可选择报警灵敏度，灵敏度越高，报警距离也越远，以满足用户在复杂电场环境的应用。
4）边界报警功能：边界报警为用户在标准设定距离无法满足需求时，可自行设定报警距离，以满足用户在特殊场合的特殊需求。
5）声光报警功能：触发报警功能时，接收器报警指示灯连续闪烁，蜂鸣器发出“哔-哔-哔”，扬声器播报语音提示”有电危险，请勿靠近”。
6）电池电量提醒功能：感应器及接收器电池电量低于6.7V时，接收器发出语音提示“感应器/接收器电池电量不足”，提醒尽快更换电池或充电。
7）无线通讯中断提醒功能：感应器与接收器间无线通讯中断时，接收器发出语音提示“无线通讯中断”，提醒用户检查天线，确保验电报警的可靠性。
8）蓝牙通讯：连接后可查看报警信号或设置报警灵敏度。

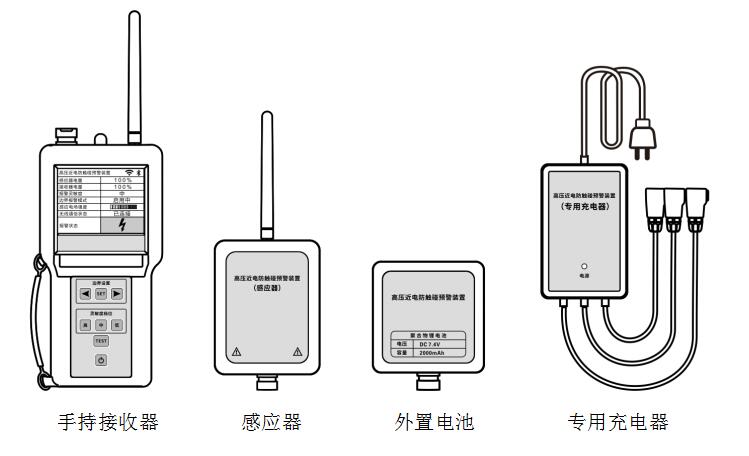

三．产品结构

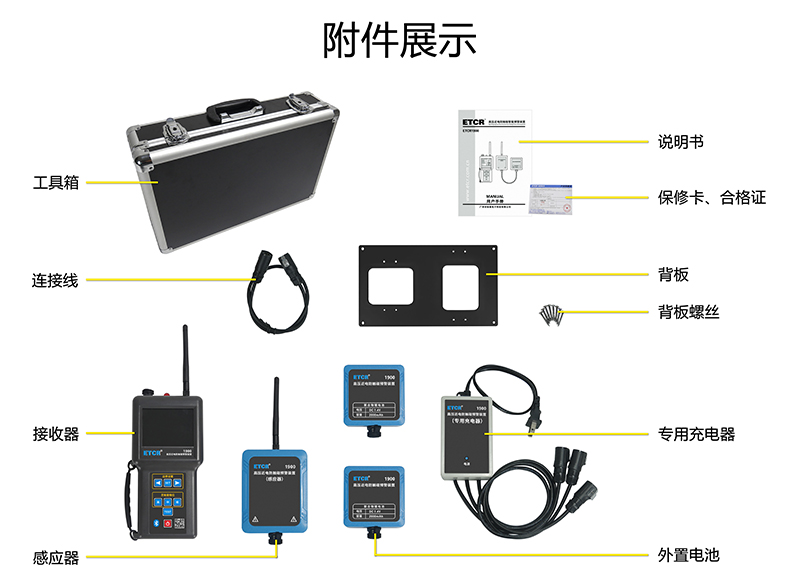

装置由感应器、外置电池、接收器、专用充电器组成。为方便用户使用配置了2个外置电池。装置有2种安装方式，感应器及外置电池背面有磁铁可吸附在吊臂前端，也可固定在背板上安装在绝缘斗上。感应器及外置电池防水防尘防护等级IP65。
四．技术规格
1、报警距离
|
电压等级kV |
10 |
35 |
66 |
110 |
220 |
330 |
500 |
|
报警距离m |
0.8 |
1.6 |
2.1 |
2.5 |
3.2 |
4.0 |
5.0 |
2、技术规格
|
电 源 |
感应器：DC 7.4 2000mAh |
|
接收器：DC 7.4 2000mAh |
|
|
无线传输方式 |
230Mhz |
|
无线传输距离 |
200m（在空旷环境下） |
|
验电电压等级 |
1kV～500kV |
|
验电方式 |
非接触式，全方位验电 |
|
报警距离误差 |
±20cm |
|
接收器液晶屏 |
3.5寸真彩屏；显示域：71mm×53mm |
|
仪表尺寸 |
接收器：198mm×108mm×45mm |
|
感应器：126mm×92mm×62mm |
|
|
外置电池：98mm×85mm×46mm |
|
|
仪表质量 |
接收器：约404g；感应器：约234g；外置电池：约186g |
|
总质量：约3.8kg（含附件） |
|
|
自检功能 |
按下“TEST”键，装置进行自检，自检完成报警灯闪烁2下，蜂鸣器响2下 |
|
报警灵敏度 |
高、中、低3档选择 |
|
边界报警 |
按下“边界报警”按键，自设定报警距离。 |
|
验电报警方式 |
报警指示灯：连续闪烁 |
|
蜂鸣器：“哔-哔-哔”，音量大于95dB |
|
|
扬声器：”有电危险，请勿靠近” |
|
|
电池电量提醒 |
感应器及接收器电池电压低于6.7V，发出语音提示：“电池电量不足”，通知用户更换电池或及时充电。 |
|
通讯中断提醒 |
感应器与接收器间无线通讯中断时，接收器发出语音提示“无线通讯中断”，提醒用户检查天线。 |
|
工作时间 |
手持接收器：12小时 |
|
感应器：48小时（1个外置电池） |
|
|
感应器及外置电池防护等级 |
IP65 |
|
蓝牙通讯 |
有 |
|
工作温湿度 |
感应器-40℃～65℃； 接收器-20℃～55℃；80%rh以下 |
