一. 简介
ETCR1860系列手腕式近电报警器为近电作业人员提供一款安荃、实用、便捷的新型高压报警装置。带电作业时，操作人员与带电体的安荃距离不能低于相关工作规程的要求。作业人员佩戴本报警器后，在接近高压带电体一定距离时，根据电压等级相应的安荃距离，报警器发出声光报警，提醒电气工作人员注意安荃，避免发生高压触电事故。
ETCR1860系列手腕式近电报警器有高压报警（适用1kV以上）及低压报警（适用1kV以下）两款，采用非接触感应技术，报警准确，省电耐用，待机时间长达12个月。报警器具有独特的自动触发检测功能，确保带电作业人员的安荃。报警器广泛应用于电力、铁路、工矿企业等近电作业场所。
型号类别
|
产品名称 |
产品型号 |
报警电压范围 |
应用场所 |
|
高压近电报警器 |
ETCR1860 |
1kV～500kV |
高压报警 |
|
低压近电报警器 |
ETCR1860C |
40V～1kV |
低压报警 |
二. 使用注意事项
使用本报警器时应注意如下事项：
1) 本报警器不是电压检测器，这是一种检测带电设施的辅助手段。不要高估戴上此报警器后的安荃保证，不要把报警器用当作电压检测器使用。

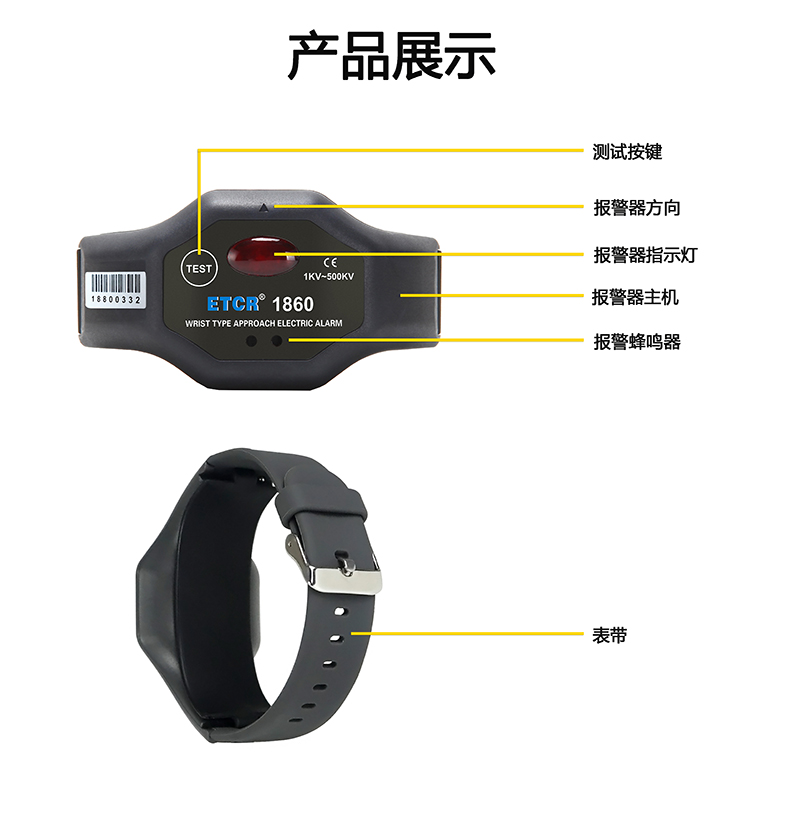

2) 使用时使报警器表面的三角形符号朝向手指指尖方向。
3) 报警器可戴于工作服的袖子上或橡胶手套上使用。
4) 在接近接地的金属结构(如变压器)时，报警器的工作距离将大大缩短。
5) 当警报器被雨水淋湿时，请取出电池，并在阴凉处自然吹干。潮湿状态下请不要使用警报器，此时报警器的工作距离会大大缩短，甚至警报器可能会一直发出报警。
6) 如果报警器遭到强大外力而跌落或受到撞击，应检查报警器的外观，并按“TEST”键进行测试，以确保报警功能正常。
7) 报警声发出部位内覆有防水膜,请不要使用别针等进行损坏。
8) 如果警报器一直保持声光指示，可能是受到周围环境的影响，如周围有较强的感应电压、静电等。当报警器用双手覆盖并屏蔽周围影响时，报警运行(声光)停止，说明报警器正常。
三. 技术规格
1.报警电压与距离
|
产品型号 |
电压等级 |
安荃距离 |
报警距离 |
|
ETCR1860 |
1KV |
|
0.10m |
|
6.6kV |
|
0.70m |
|
|
10kV |
0.70m |
1.00m |
|
|
35kV |
1.00m |
1.60m |
|
|
66kV |
1.50m |
2.20m |
|
|
110kV |
1.50m |
2.50m |
|
|
220KV |
3.00m |
3.50m |
|
|
330KV |
4.00m |
4.50m |
|
|
500KV |
5.00m |
5.50m |
|
|
ETCR1860C |
40V |
|
5cm |
|
110V |
|
10cm |
|
|
220V |
|
15cm |
|
|
600V |
|
40cm |
|
|
1KV |
|
60cm |
注：安荃荃距离依据“GB 26860-2011 电力安荃工作规程-发电厂和变电站电气部分”及“GB 26859-2011电力安荃工作规程-电力线路部分”
2.技术参数
|
功 能 |
近电报警 |
|
电 源 |
CR1632纽扣电池1节 |
|
报警电压范围 |
ETCR1860：1kV～500kV（高压报警） ETCR1860C：40V～1kV（低压报警） |
|
报警距离误差 |
±10cm（23℃±1℃，80%Rh，基准条件下） |
|
工作频率 |
50Hz/60Hz |
|
验电方式 |
非接触式 |
|
检测模式 |
自动触发 |
|
电池寿命 |
连续工作（声光报警）：大约24个小时 |
|
待机时间：大约12个月 |
|
|
报警方式 |
指示灯：8000XL可见光下可见LED灯 |
|
蜂鸣器：60dB（相距60CM） |
|
|
重 量 |
约38g（含电池） |
|
外形尺寸 |
约90mmX40mmX35mm |
|
防护等级 |
IP54 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
*基准条件，指实验室标准条件下, 在实际应用中, 报警器的运行工作距离误差会根据现场情况有所改变。
