一．简介
环路电阻测试仪应用于防雷装置的环路电阻及泄漏电流测量，判断防雷装置的联结是否可靠及故障的排查。在测量环路的电阻时，不需断开环路的接线，只用钳表钳住线路即可测出环路的阻值，本钳表还能同时测试环路中的泄漏电流。本钳表完全满足国家气象局31号令【雷电防护装置检测资质管理办法】中规定的范围，广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。
二．规格
1．量程及准确度
|
测量模式 |
测量范围 |
分辨力 |
准确度 |
|
电阻 |
0.010Ω-0.099Ω |
0.001Ω |
±（1%＋0.01Ω） |
|
0.10Ω-0.99Ω |
0.01Ω |
±（1%＋0.01Ω） |
|
|
1.0Ω-49.9Ω |
0.1Ω |
±（1%＋0.1Ω） |
|
|
50.0Ω-99.5Ω |
0.5Ω |
±（1.5%＋0.5Ω） |
|
|
100Ω-199Ω |
1Ω |
±（2%＋1Ω） |
|
|
200Ω-395Ω |
5Ω |
±（5%＋5Ω） |
|
|
400-590Ω |
10Ω |
±（10%＋10Ω） |
|
|
600Ω-880Ω |
20Ω |
±（20%＋20Ω） |
|
|
900Ω-1500Ω |
30Ω |
±（25%＋30Ω） |
|
|
电流 |
0.000mA -0.999mA |
0.001mA |
±（1.5%＋0.5mA） |
|
0.00mA -9.95mA |
0.01mA |
±（2%＋1mA） |
|
|
10.0mA -99.0mA |
0.1mA |
±（2.5%＋5mA） |
|
|
100mA -300mA |
1mA |
±（2.5%＋20mA） |
|
|
0.30A-2.99A |
0.01A |
±（2.5%＋0.1A） |
|
|
3.0A-9.9A |
0.1A |
±（2.5%＋0.3A） |
|
|
10.0A-19.9A |
0.1 A |
±（2.5%＋0.5A） |
|
|
20.0A-40.0A |
0.1 A |
±（3%＋1A） |
2．技术规格
|
功 能 |
环路电阻测量、环路漏电流测量 |
|
电阻量程 |
0.010Ω-1500Ω |
|
电流量程 |
0.000mA-40.0A |
|
电阻分辨力 |
0.001Ω |
|
电流分辨力 |
0.001mA |
|
数据存储 |
999组 |
|
接 口 |
USB接口，软件监控，数据上传电脑，动态显示 |
|
自检时间 |
≤1s，开机快速进入测试模式 |
|
工作电流 |
≤50mA |
|

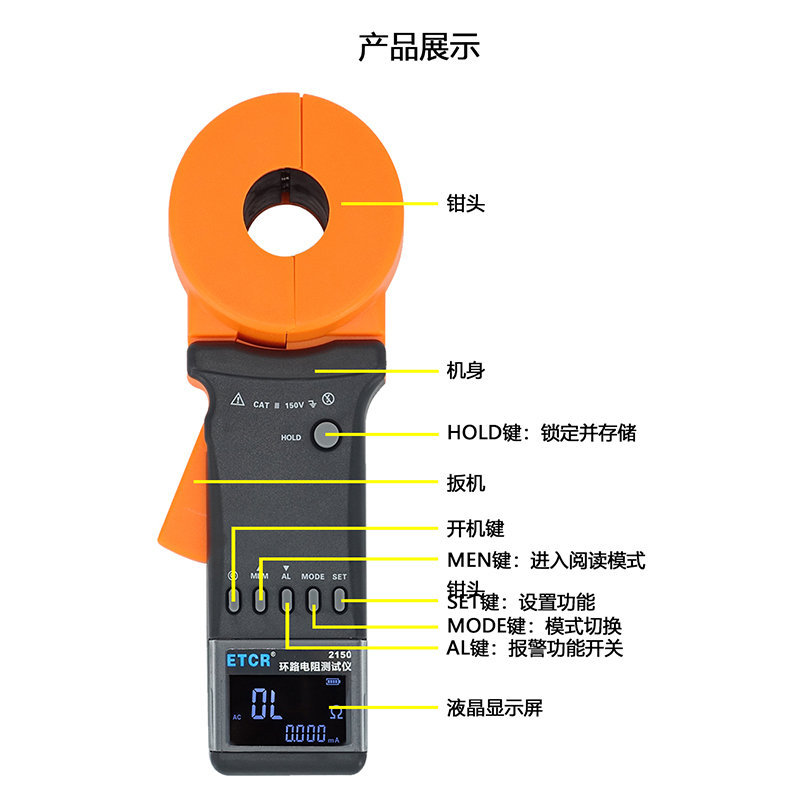

操作按钮 |
6个软键，性能直通 |
|
通讯线长 |
1.5m(USB数据线) |
|
时钟功能 |
显示时、分 |
|
声光报警 |
“嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警闪烁指示 |
|
报警临界值设定范围 |
电阻：1-199Ω； 电流：1-499mA |
|
电 源 |
3.7VDC（可充电锂电池2600mAh） |
|
自动关机 |
仪表无操作5分钟后闪烁30S，然后自动关机 |
|
工作温湿度 |
-20℃-55℃；10％RH-90％RH |
|
液晶显示器 |
长宽47mm×28.5mm |
|
钳口尺寸 |
Φ32mm |
|
钳口张开尺寸 |
32mm |
|
钳表质量 |
1120g（含电池） |
|
钳表尺寸 |
长宽厚260mm×90mm×66mm |
|
保护等级 |
双重绝缘 |
|
结构特点 |
钳形CT |
|
换 档 |
全自动换档 |
|
单次测量时间 |
0.5秒 |
|
电阻测量频率 |
＞1KHz |
|
被测电流频率 |
50/60Hz自动 |
