一．简介

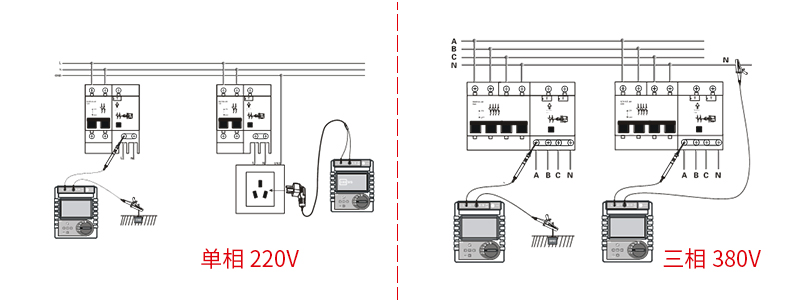

ETCR8600B漏电保护器测试仪专为现场在线测试各种漏电保护器的线路交流电压以及漏电动作时间，测试电流从5～1000mA分十六档(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000mA)，测试漏电流动作时间量程为0～999ms，采用854×480全彩触摸LCD显示，具有电池电量显示、设定故障电压指示、背光亮度调节、内设接线指导图，方便直观，操作简便。仪表精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或室内检测的理想工具。
二．型号对比
|
型号 |
漏电电流档位 |
漏电动作时间量程 |
交流电压档位 |
充电功能 |
特点 |
|
ETCR8600 |
15～500mA |
0～999ms |
无 |
无 |
便携式 |
|
ETCR8600B |
5～1000mA |
0～999ms |
0～600V |
有 |
彩色触屏、测试电流及倍率选择、相位角度选择 |
|
功 能 |
测试各种漏电保护器的线路交流电压、漏电动作时间 |
|
电 源 |
7.4V 可充电锂电池(充满约8.4V) |
|
测试线路电压 |
AC 600V以下，继电保护开关测试下；AC 250V以下 |
|
额定电压 |
AC 220V |
|
漏电电流档位 |
(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA |
|
交流电压档位 |
0～600V |
|
测试漏电动作时间量程 |
0～999ms |
|
漏电动作时间显示精度 |
5%rgt±3%dgt |
|
档位电流精度 |
±10% rgt±5dgt |
|
档位电压精度 |
±2% rgt±3dgt |
|
失效信息指示 |
LCD显示“999”超时指示，可能测试的额定动作电流档位太小或漏电保护器有故障 |
|
测试线长 |
1.5m |
|
测试模式 |
手动或自动 |
|
显示模式 |
LCD：5英寸TFT彩色触摸屏 |
|
仪表尺寸 |
212mm×175mm×76mm |
|
电池电压 |
当电池电压降到7.0V时，提示电池电压低，请及时充电。此时测量的数据同样是准确的。 |
|
工作电流 |
365mA Max |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘耐压 |
100MΩ或更大, AC2kV/rms(外壳与螺丝之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |

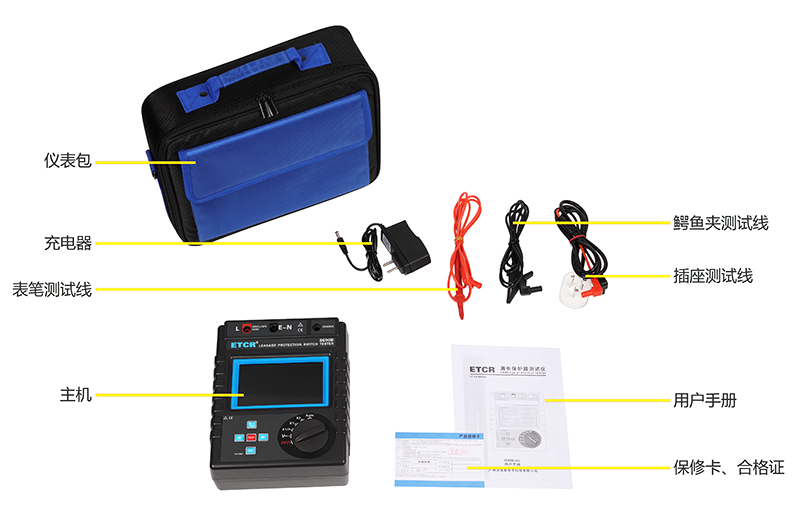

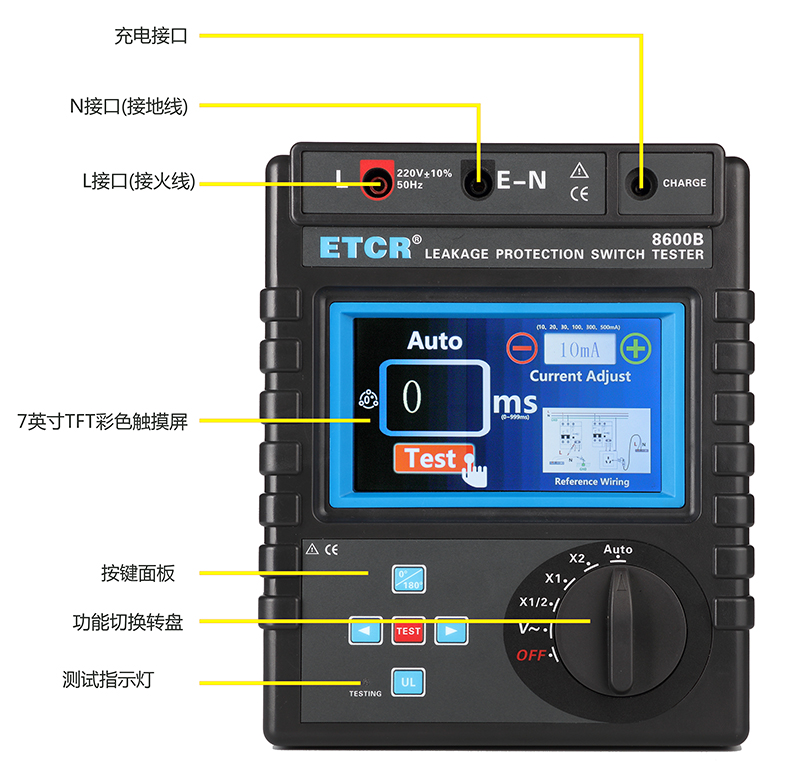

五．产品展示
