一．简介

ETCR3800系列智能型防雷元件测试仪用于测量各种压敏电阻（MOV）和气体放电管（GDT）性能参数测试，仪表具有独特的高压短路保护、过流保护功能，专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。还具有单件测试模式、连续测试模式功能，特别适合批量元件测试。其中ETCR3800B还具有绝缘电阻、吸收比、极化指数测试功能。

仪器输出电压高达3000V，起始动作电压U1mA测量范围：50～3000V，漏电流测量范围：0～1000uA，直流击穿电压测量范围50～3000V，重复稳定性好、准确可靠、具有**的测试稳定性能和抗干扰能力。仪器广泛用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。

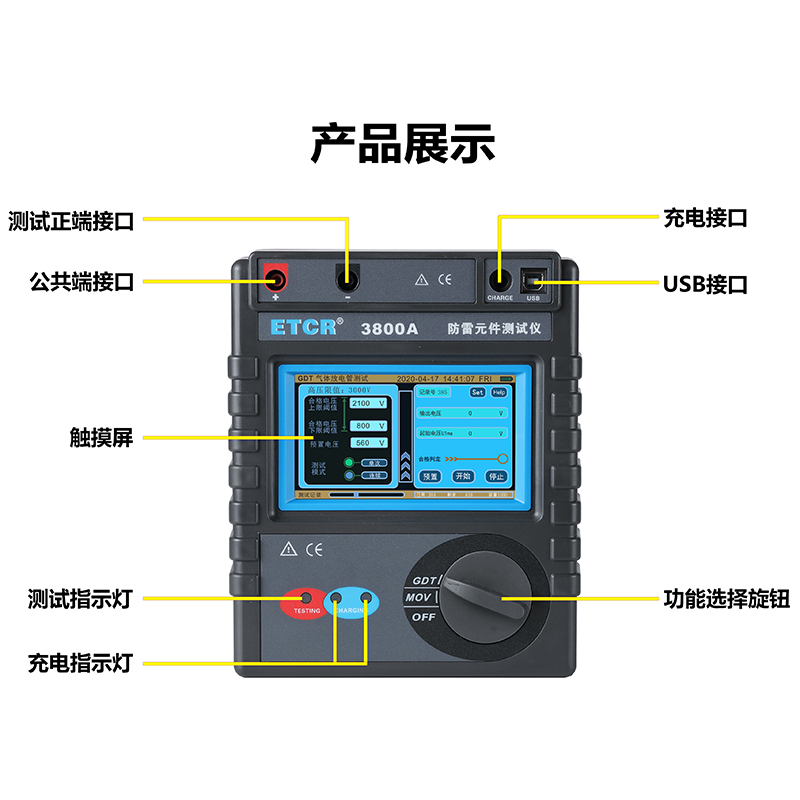

ETCR3800系列智能型防雷元件测试仪采用触摸彩屏中文界面，功能直达、一键测量、操作简易快捷，用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。同时仪表采用大容量可充电锂电池、具有数据存储功能，可自动存储含有日期时间的测试结果3000组、触摸屏方便用户查阅历史记录、USB数据上传导出等功能，还有自动关机、电池电量低提醒等功能。仪器具有防震、防尘、防潮结构，整机美观坚固耐用，适应恶劣工作环境，是气象防雷、电力、通信、机电安装和维修、防雷元件生产厂家、以及工业企业部门常用必备的仪表。

型号类别

二．量程与测量精度

测试条件：压敏电阻：1mA±5μA；0.75U1mA≤±1％±1d，放电管：100V/S±10%

*绝缘电阻测试功能限ETCR3800B,超出量程则显示量程上限，测试范围为量程下限到量程上限的1.2倍！

三. 其它技术参数

电    源	DC 7.2V 2600mAH可充电锂电池（连续待机3小时以上）
测量方式	直流压降法
换    档	全自动换档
显示模式	触摸彩屏
LCD尺寸	108mm×65mm
主机尺寸	212mm×175mm×76mm
质    量	1200g

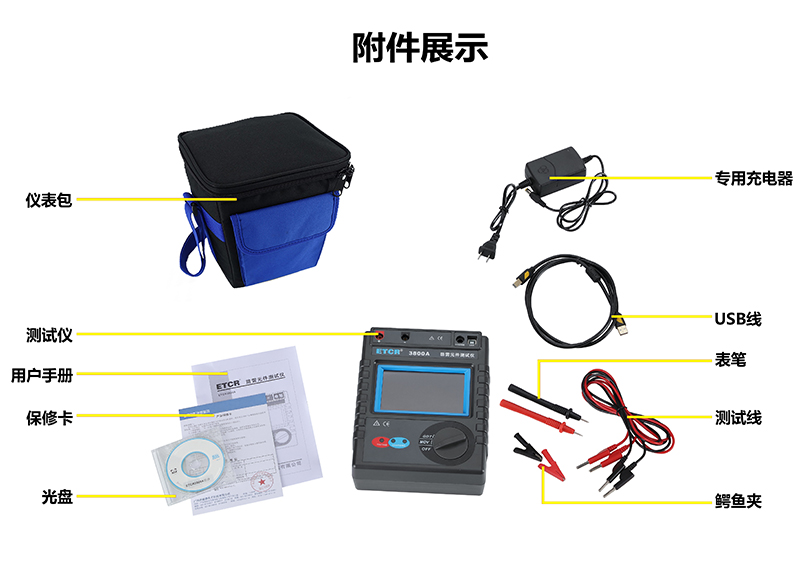

测 试 线	红色1米，黑色1米各一条；鳄鱼夹2个，表笔2个
升压速度设定	总共有5个升压等级
高压限值设定	步进“250V”进行调节，可设定到3000V
合格范围设定	有
合格判断条件设定	可设定电压或漏电流作为判断合格的条件
合格判断提醒	蜂鸣器提示，合格响一声，不合格响三声
绝缘电阻测试功能	绝缘电阻（Mohm）、极化指数（PI）、吸收比（DAR）测试 （限ETCR3800B）
数据存储	自动存储测试时数据，压敏电阻1000组、气体放电管1000组、绝缘电阻1000组。已用、可用存储空间直观指示。
数据查阅	有
溢出显示	超量程溢出时“9999.99”符号指示
测试模式	单次：一键测试无需预置。 连续：可设预置电压，连续测试迅捷快速。
数据上传	USB接口，测试记录数据上传计算机，可导出为Excel格式。
电池电压	电池电量指示显示，电池电压低时提醒及时充电
自动关机	开机后25分钟无操作自动关机
功    耗	待机: 约140mA，测量：约830mA
