一． 简介
ETCR2800N内置式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、地线穿心通过、无需自检、实时检测。提供RS232、RS485或MODBUS-RTU通讯协议，其传感器和电路板可以内置于其他设备的机箱内，方便用户二次开发集成。
ETCR2800N内置式接地电阻在线检测仪适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；变配电站接地；铁路设施接地；建筑仓库接地；电气设备接地等场所。也可以用于接地线、金属线缆的防盗监测。
ETCR2800N内置式接地电阻在线检测仪可以单个安装使用，也可以组建成有线网络系统或无线网络系统使用。
二． 技术规格
|
功 能 |
回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测；接地线、金属线缆防盗监测。 |
|
电阻量程 |
0.01Ω～200Ω |
|
分 辨 力 |
0.001Ω |
|
输出范围 |
0.00Ω～200Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
电 源 |
6VDC～9VDC，50mA Max. |
|
质 量 |
约680g |
|

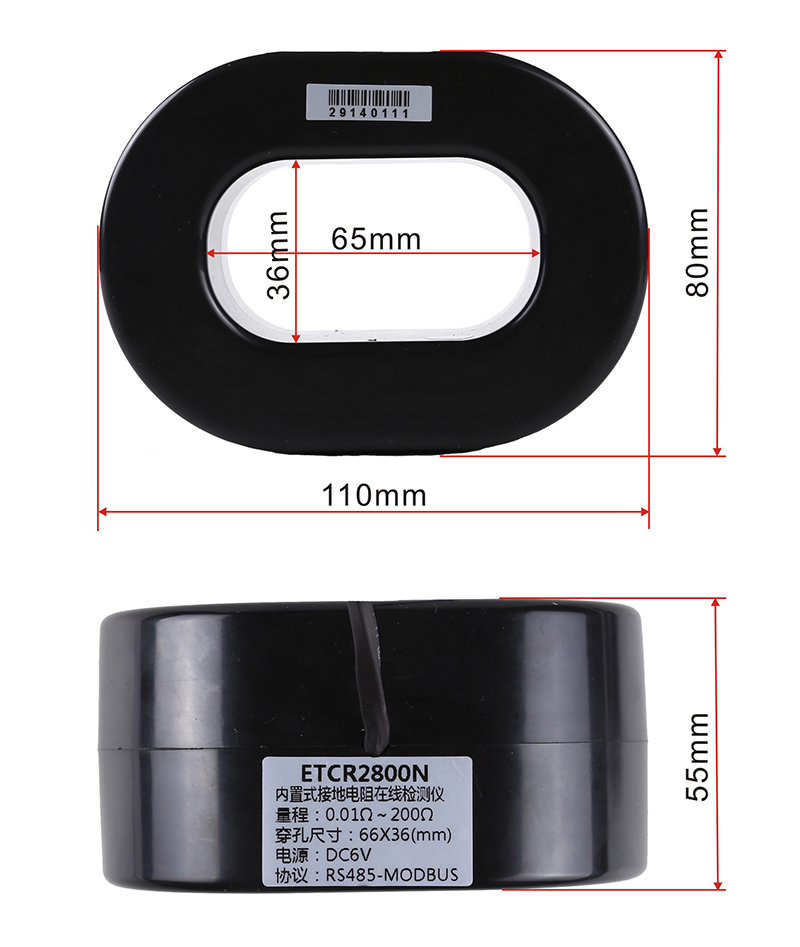

传感器尺寸 |
110mm×80mm×55mm |
|
PCB尺寸 |
166mm×56mm×20mm |
|
地线穿孔尺寸 |
66mm×36mm，闭口式 |
|
连 接 线 |
1条，长1米(5芯线) |
|
单次测量时间 |
约0.5秒 |
|
PCB接口 |
J1：信号输出、电源输入接口 J2：传感器与PCB连接口 |
|
J1标识 |
P+：电源输入正 P-：电源输入地 GND：信号地，与电源输入地(P-)短接 R+：信号输出正 R-：信号输出负 |
|
J2标识 |
I+、I-电流线圈接口 U+、U-电压线圈接口 GND：共地 |
|
连接线标识 |
红/棕色---电源输入正； 黑色---电源输入地； 蓝色---RS485信号正； 灰色---RS485信号负； 白色---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
|
通讯方式 |
RS232、RS485或MODBUS-RTU通讯协议 |
|
溢出指示 |
显示值大于500Ω时，通讯发送“OLΩ”指令 |
|
工作温湿度 |
-20℃～55℃；20％RH～90％RH |
|
温湿度误差 |
不超过5% |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
安 装 |
地线穿心通过传感器中心孔 |
|
安装要求 |
电路板需要另外置于其他防护箱内，避免雨淋、防水浸安装 |
|
功 耗 |
50mA Max. |
|
供电方式 |
外部供电 |
|
地线干扰电流 |
应避免 |
|
换 档 |
全自动换档 |
|
随机附件 |
传感器：1件；PCB模块：1件；连接线：1条 |
