一．简介
ETCR8600漏电保护器测试仪专为现场在线测试各种漏电保护器的漏电动作时间，测试电流从0～500mA分十档(15、30、50、75、100、150、200、250、300、500mA)，测试漏电流动作时间量程为0～999ms，采用128dots×64dotsLCD显示，方便直观。仪表精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或室内检测的理想工具。
二．技术规格
|
功 能 |
测试各种漏电保护器的漏电动作时间 |
|
电 源 |
DC6V 碱性干电池 LR6 1.5V×4 |
|
测试线路电压 |
AC 250V以下 |
|
额定电压 |
AC 220V |
|
漏电电流档位 |
15、30、50、75、100、150、200、250、300、500mA |
|
测试漏电动作时间量程 |
0～999ms |
|
漏电动作时间显示精度 |
±(5%+3dgt) |
|
档位电流精度 |
±(10%+2dgt) |
|
失效信息指示 |
LCD显示“fault”失效信息指示，可能测试的额定动作电流档位太小或漏电保护器有故障 |
|
测试线长 |
1.8m |
|
测试模式 |
手动或自动 |
|
显示模式 |
LCD：128dots×64dots |
|
仪表尺寸 |
170mm×75mm×30mm |
|
仪表质量 |
290g(含电池)；总质量：350g(含包装) |
|
LCD尺寸 |
显示域：44mm×27mm |
|
电池电压 |
当电池电压降到4.8V时，电池电压低符号显示，提醒更换电池。此时测量的数据同样是准确的。 |
|
工作电流 |
40mA Max |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘耐压 |
100MΩ或更大, AC2kV/rms(外壳与螺丝之间) |
|
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |

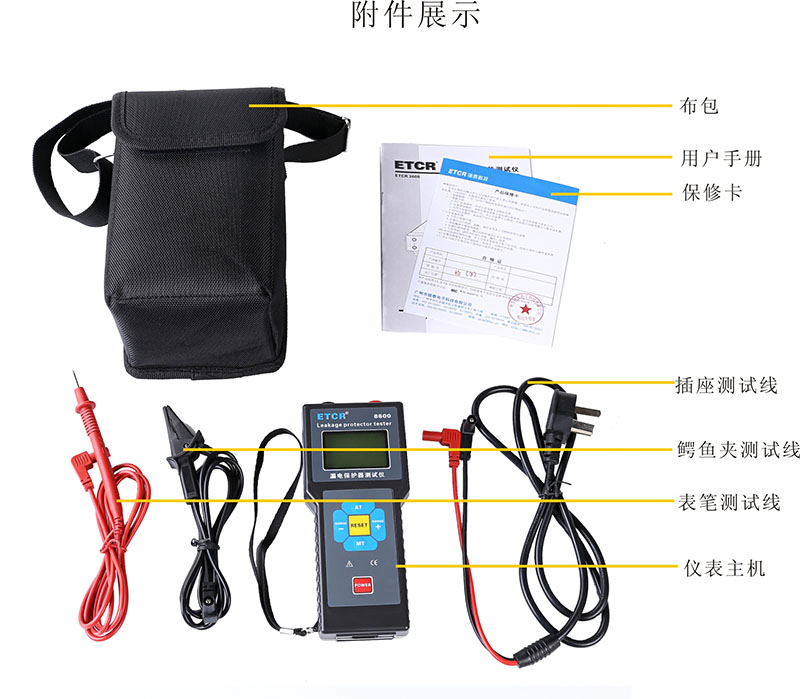

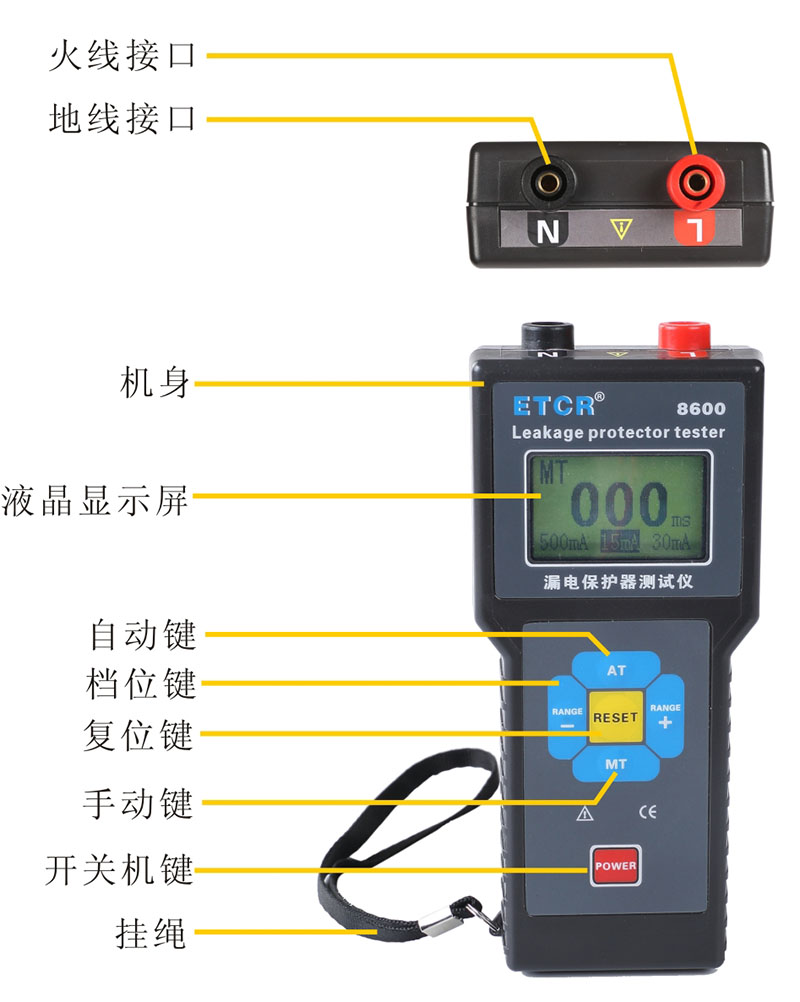

四、产品图示
