架空线路、开关柜核相仪推荐
架空线路、开关柜核相仪推荐
之前的核相仪，主要是单电压等级、单功能的核相仪，但现在市场上主要流行的产品是多电压等级，多环境能用的核相仪，比如电压等级从10V-500KV都可以用，架空线路、高压开关柜还有低压环境都是可以核相，这样的仪器使用和管理维修更加方便。

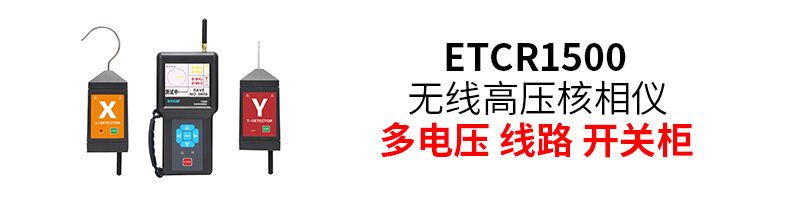

推荐一款广州市铱泰电子科技有限公司研发生产的无线核相仪ETCR1500。
一、产品简介
ETCR1500无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～500kV电压自动核相，，核相距离达260米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能。
二、产品功能
应用于500kV以下电力线路、高压开关柜（中置柜、环网柜等）或变电所核相、相位测试、相序判断及验电等。
三、产品特点
1.采用无线传输技术、核相距离260米，核相准确操作便捷。
2.语音提示：“X信号正常、Y信号正常、同相、异相”。
3.采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
4.仪表还具有验电功能，并可显示电压等级。
数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
四、规格参数
|
电 源 |
主 机：3.7V，2600mAh充电锂电池；探测器: 3.7V，1000mAh 充电锂电池 |
|
核相方式 |
接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。 |
|
核相电压 |
AC 10V～500kV |
|
核相距离 |
260m |
|
语音提示 |
“X信号正常、Y信号正常、同相、异相” |
|
相别定性 |
同相:－20°～20°；异相: 100°～140°和220°～260° |
|
相位量程 |
0°～360°；精度：≤±8°；分辨率：1° |
|
频率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
|
验电指示 |
“嘟--嘟--嘟”蜂鸣声 |
|
电压显示 |
显示电压等级 |
|
发射频率 |
433MHz、315MHz |
|
相位指示 |
向量图及数字同时显示 |
|
数据存储 |
200组(掉电或更换电池不会丢失数据) |
|
自动关机 |
开机约15分钟仪表将自动关机 |
|
电池电压 |
主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
LCD尺寸 |
3.5寸彩屏；显示域：71mm×53mm |
|
仪表质量 |
仪器：约950g(含电池)；总质量：约3.0kg（含附件） |
|
仪器尺寸 |
主机：195mm×100mm×45mm；探测器：130mm×65mm×45mm |
|
绝缘杆长度 |
约4500mm |
|
绝缘试验 |
绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
随机附件 |
主机：1件；探测器：2件；探针：2件；探勾：2件；绝缘杆：2件；USB通讯线/充电线：2根； 充电器：2个；检验线：1条；环网柜测试线：2条；工具包：1件 |
