什么是低压核相仪?
什么是低压核相仪?
低压核相仪是指针对低电压进行核相仪器，一般核相电压1V-600V，也叫二次核相仪。
低压核相仪需要采用接触核相，就是直接接触祼线芯，同时需要接地，才能准确核相。

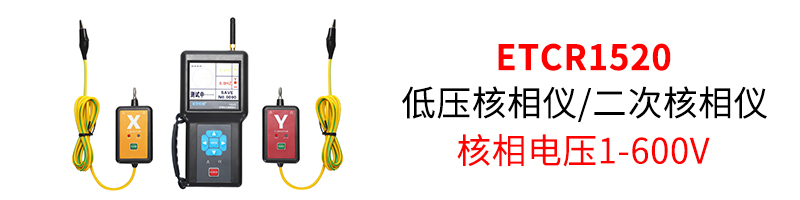

低压核相仪市场上很少型号，我们就以广州市铱泰电子科技有限公司的ETCR1520来展示一下低压核相仪的参数。
一、产品功能
低压线路核相，二次测电压核相，电力配电系统环网柜核相，及相位、频率、相序测试。
二、产品特点
1. 高灵敏，能进行1V-600V电压核相
2. 带可拆换夹子和接地线
3. 采用无线传输技术、核相距离30米，核相准确操作便捷。
4. 语音提示：“X信号正常、Y信号正常、同相、异相”。
5. 采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
三、产品规格
|
电 源 |
主 机：3.7V，2600mAh充电锂电池；探测器: 3.7V，1000mAh 充电锂电池 |
|
核相电压 |
AC 1V～600V |
|
核相距离 |
30m |
|
语音提示 |
“X信号正常、Y信号正常、同相、异相” |
|
相别定性 |
同相:－20°～20°；异相: 100°～140°和220°～260° |
|
相位量程 |
0°～360°；精度：≤±8°；分辨率：1° |
|
频率量程 |
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
|
发射频率 |
433MHz、315MHz |
|
相位指示 |
向量图及数字同时显示 |
|
数据存储 |
200组(掉电不会丢失数据) |
|
自动关机 |
开机约15分钟仪表将自动关机 |
|
电池电压 |
主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
LCD尺寸 |
3.5寸彩屏；显示域：71mm×53mm |
|
仪表质量 |
仪器：约750g(含电池) |
|
仪器尺寸 |
主机：约195mm×100mm×45mm；探测器：约120mm×54mm×30mm |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
防护等级 |
IP63 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
|
绝缘试验 |
主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
随机附件 |
主机：1件；探测器：2件；USB通讯线/三合一充电线：1条；充电器：1个；工具包：1件；鳄鱼夹：2个 |
