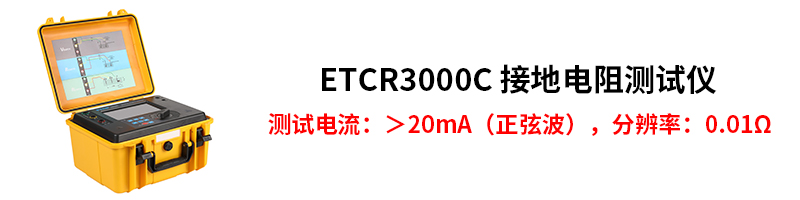

雷电防护装置之接地电阻测试仪
雷电防护装置之接地电阻测试仪
参数要求：
测试电流：＞20mA（正弦波），分辨率：0.01Ω
接地电阻测试仪是雷电防护装置的zui重要的一个产品，主要用于检测防雷接地电的大地阻抗，阻抗越小，说明接地性越好，如果检测的值大于国标规定值，则说明该接地不合格，广州市铱泰电子科技有限公司的ETCR3000C接地电阻测试仪，数据精准，稳定性好。
产品特色：
1、 测试电流：＞20mA（正弦波）
2、 分辨率：0.01Ω
3、 具有独特的线阻校验功能
4、 数据保存，自动关机
产品规格：
|
接地电阻 |
量程：0.01Ω～2000Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt |
|
接地电压 |
量程：0～600V AC 分辨力：1V 精度：±2%rdg±3dgt |
|
电 源 |
DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V |
|
仪表尺寸 |
高宽厚：280mm×260mm×160mm |
|
质 量 |
主机：约4730g；总质量：约5kg(含包装) |
|
测量方法 |
接地电阻：额定电流变极法，测量电流20mA Max；对地电压：平均值整流法 |
|
测试频率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
|
短路测试电流 |
AC 20mA max |
|
测量时间 |
对地电压：3次/秒；接地电阻：15秒/次 |
|
数据存储 |
400组，闪烁显示“FULL”符号表示存储已满 |
|
数据保持 |
数据保持功能：“HOLD”符号显示 |
|
数据查阅 |
数据查阅功能：“READ”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
辅助接地棒 |
2根：φ9mm×230mm |
|
测 试 线 |
红色15m，黄色10m，绿色5m，红色1.6m，绿色1.6m各1条（共5条） |
|
USB接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印；通讯线长1.5m |
|
线阻校验 |
避免因测试线未完全插入仪表接口或接触不好或用户更换加长测试线等引起的误差，使接地电阻测量更准确 |
|
报警功能 |
测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
|
自动关机 |
开机10分钟后自动关机 |
|
电池电压 |
当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“ |
|
过载保护 |
接地电阻：E-P、E-C各端口间AC 280V/3秒 |
|
防护等级 |
IP65（合上盖子） |
|
工作电流 |
背光：25mA Max；待机: 25mA Max(背光关闭)； 测量：70mA Max(背光关闭) |
|
随机附件 |
仪表：1件；接地针：2件；测试线：3件；简易测试线：2件；USB通讯线：1根；工具包：1件； 专用充电器：1件 |
