雷电防护装置之防雷元件测试仪
雷电防护装置之防雷元件测试仪
参数要求：
测试器件：MOV，具备大容量锂电池
防雷元件测试仪也叫浪涌保护器测试仪，主要用来检测压敏电阻（MOV），气体放电管（GDT）器件的设备，通过检测器件的击穿电压来判定是否合格。

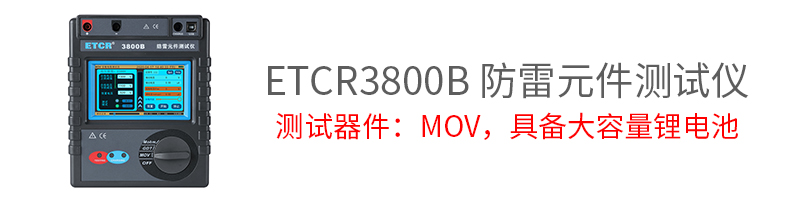

广州市铱泰电子科技有限公司研发生产的ETCR3800B防雷元件测试仪，具有智能判定，3000V高电压输出，智能参数设定等，非常受欢迎。
产品特色：
1. 触摸彩屏，中文界面
2. 输出电压高达3000V
3. 多参数自定义设定
4. 具有单次测试模式与连续测试模式选择
5. 自动存储含有日期时间的测试结果
6. 满足国家气象局38号令
产品规格：
1. 量程及测量精度
|
测量功能 |
输出电压 |
测量范围 |
精度 |
分辨率 |
测试条件 |
|
压敏电阻 |
起始动作电压 U（1mA） |
50～3000V |
±2%rdg±3dgt |
1V |
1mA±5μA |
|
漏电流 I（0.75U,1mA） |
0～1000μA |
±2%rdg±10dgt |
0.1uA |
0.75U1mA≤±1％±1d |
|
|
放电管 |
直流击穿电压Vsdc |
50～3000V |
±2%rdg±3dgt |
1V |
100V/S±10% |
|
绝缘电阻 |
500V |
0.5MΩ～2GΩ |
±5%rdg±10dgt |
0.1M |
|
|
2500V |
2.5MΩ～10GΩ |
±5%rdg±10dgt |
0.1M |
2. 其它技术参数
|
电 源 |
DC 7.4V 2600mAH可充电锂电池 |
|
显示模式 |
触摸彩屏中文界面，LCD尺寸：108mm×65mm |
|
主机尺寸 |
215mm×178mm×83mm |
|
质 量 |
主机：约868g（含电池）；总质量：约2.09kg（含附件） |
|
测 试 线 |
红色1.5米，黑色1.5米各一条 |
|
升压速度设定 |
总共有5个升压等级 |
|
高压限值设定 |
步进“250V”进行调节，可设定到3000V |
|
合格范围设定 |
有 |
|
合格判断条件设定 |
可设定电压或漏电流作为判断合格的条件 |
|
合格判断提醒 |
蜂鸣器提示，合格响一声，不合格响三声 |
|
测试模式 |
单次：一键测试无需预置。连续：可设预置电压，连续测试迅捷快速。 |
|
绝缘电阻测试功能 |
绝缘电阻（Mohm）、极化指数（PI）、吸收比（DAR）测试 |
|
数据存储 |
含有日期时间的测试结果，压敏电阻1000组 气体放电管1000组，绝缘电阻1000组。 |
|
数据上传 |
USB接口，存储的测试记录可上传计算机 |
|
电池电压 |
电池电量指示，电池电压低时提醒及时更换电池 |
|
自动关机 |
开机25分钟后无操作自动关机 |
|
随机附件 |
主机：1件；测试线：2根；鳄鱼夹：2个；表笔：2个；充电器：1个；USB通讯线：1个； 工具包：1件 |
