接地电阻在线监测仪是一种固定安装在地线上，自动检测接地电阻的值，通过RS485通讯把检测的数据回传到后面，统一管理，也可以设置报警值，仪器发出声光报警，安装在线检测仪后，就不用安排人力定时去测试接地电阻值，方便快捷，今天推荐一款广州市铱泰电子科技有限公司研发生产的 ETCR2800E小口径接地电阻在线监测仪。
一、产品简介

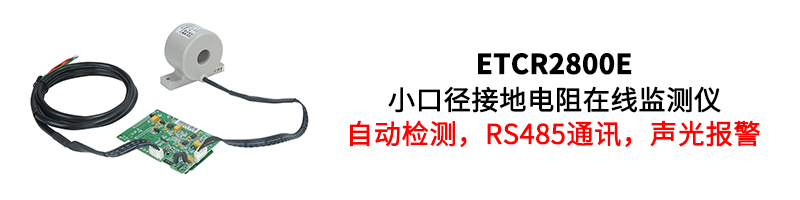

ETCR2800E小口径接地电阻在线监测仪是专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、接地线穿心通过、无需自检、实时检测。提供RS485（支持MODBUS-RTU通讯协议）。检测仪由传感器和电路板模块组成，适用于用户二次开发集成。
二、产品特色
1.提供传感器和PCB模块，便于用户二次开发接地电阻在线监测产品。
2.外观娇小，适合安装电箱内。
2.非接触测量技术，安荃可靠，安装简易。
3.配有RS485接口，实现远程实时监测。
4.接地引下线直接穿过检测仪穿孔，绝不影响防雷接地效果和设施的正常运行。
三、产品参数
|
产品型号 |
ETCR2800E小口径接地电阻在线检测仪 |
|
传感器穿孔尺寸 |
Φ17mm |
|
传感器尺寸 |
110mm×80mm×55mm |
|
质 量 |
约334g（含附件） |
|
测量范围 |
0.01Ω～100Ω |
|
分 辨 力 |
0.001Ω |
|
精 度 |
±2%rdg±3dgt(20℃±5℃，70%RH以下) |
|
电 源 |
6VDC～12VDC，50mA Max. （外部供电） |
|
LCD尺寸 |
47mm×28.5mm |
|
PCB尺寸 |
75mm×54mm×22mm |
|
连 接 线 |
1条，长0.5米(5芯线) |
|
信 号 线 |
1条，长1米(5芯线) |
|
安装要求 |
传感器安装在户外，电路板需要另外置于其它防护箱内 |
|
单次测量时间 |
约0.5秒 |
|
PCB接口 |
J1：信号输出、电源输入接口，J2：传感器与PCB连接口 |
|
通讯方式 |
RS485（支持MODBUS-RTU通讯协议）或GPRS通讯（选购） |
|
溢出指示 |
显示值大于100Ω时，通讯发送“OLΩ”指令 |
|
防爆标志 |
Ex iaⅡBT3Ga， |
|
防护等级 |
IP65（传感器部分） |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
换 档 |
全自动换档 |
|
随机附件 |
传感器：1件；PCB模块：1件；连接线：1条；信号线：1条； |
