三相电能质量分析仪推荐（高性价比）
三相电能质量分析仪推荐（高性价比）

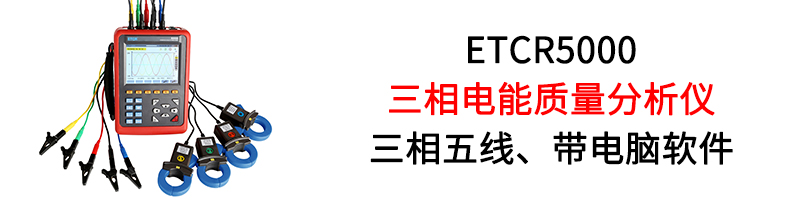

三相电能质量分析仪就是能同时检测三相线路电能参数的仪器，市场上电能质量分析仪价格都很贵，下面来推荐一款高性价比的产品，广州市铱泰电子科技有限公司研发生产的ETCR5000电能质量分析仪。
一、产品特点
1. 对所有的电压、电流、功率、电能、谐波、相位等电量参数做详细分析和诊断。
2. 多款电流传感器提供选择，应对各种场所。
3. 4通道电流、4通道电压测量，同时捕捉和记录电量参数、波形，为你提供工作所需的全部电能质量信息。
二、产品功能
1. 测试功能：波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段时间内的zui大/zui小值；相量图显示；各相谐波的测量，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的计算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数计算；COSφ位移功率因数（DPF）和功率因数（PF）的计算；闪变计算；三相不平衡计算（电压和电流）
2. 捕捉和监测功能：可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器zui多可同时存储150组瞬态波形。
3. 启动电流监测：可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
4. 记录存储功能：可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔1分钟记录一次，约可以记录300天）
5. 告警功能：可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，zui多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的zui短时间。zui多可以存储12800组告警日志记录。
6. 截屏功能：在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。zui多可同时保存60组截图
7. 通讯功能：通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
8. 设置功能：用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；可设定仪器的接线方式及电网类型；可选定不同电流钳和不同电压测试变比；可选定中文菜单或者英文菜单。
9. 中/英文帮助菜单：操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
三、产品参数
|
主机型号 |
ETCR5000电力质量分析仪 |
||
|
电 源 |
可充电锂电池组9.6V、4500mAH，外接充电器；工作电流约490mA，电池连续工作约8小时 |
||
|
电池电量指示 |
|
||
|
显示模式 |
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
||
|
电流测试 |
电流传感器：008B；040B；068B；300F（选购） |
||
|
电压测试 |
线电压：1.0V～2000V；相电压：1.0V～1000V |
||
|
电量电能参数 |
W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah |
||
|
通道数 |
4路电压，4路电流 |
三相不平衡度 |
有 |
|
频 率 |
40Hz～70Hz |
启动电流模式 |
有，100秒 |
|
谐 波 |
有，0～50次 |
峰 值 |
有 |
|
总谐波失真 |
有，0～50次，各相 |
相量图显示 |
自动 |
|
专家模式 |
有 |
截图容量 |
60个 |
|
暂态记录组数 |
150组 |
菜单语言 |
中文、英文 |
|
电压闪变 |
有 |
通讯接口 |
USB |
|
记 录 |
300天（同时记录20个参数，每1分钟记录1点） |
||
|
zui小/zui大记录值 |
有，可测一段时间内的zui大zui小值 |
||
|
告 警 |
40种不同类型参数选择，12800组告警日志 |
||
|
自动关机 |
在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 |
||
|
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 |
|||
|
背光功能 |
有，适合昏暗场所及夜间使用 |
||
|
仪表尺寸 |
长宽厚：240mm×170mm×68 mm |
||
|
仪器质量 |
主机：约1.6kg；总质量：约9.2Kg(含包装及全套电流钳) |
||
|
输入阻抗 |
测试电压输入阻抗为：1MΩ |
||
|
适合安规 |
IEC 61010 1000V CAT III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
||
|
随机附件 |
主机：1台；工具包：1件；表笔测试线：5条（黄，绿，红，黑，蓝各1条）；鳄鱼夹：5个；充电器：1个；软件光盘：1个；锂电池组：1个；2G内存卡：1个；电流传感器：选购（300F电流钳含电池） |
||
